EV/HEV 인버터에서 전류 변환기의 적용 및 모터 구동 시스템 전력 검출 분석
고정밀 전류 변환기 AIT600-SI , 기계적 에너지 변환기 및 전력 분석기로 구축된 테스트 플랫폼은 전기 자동차 전기 구동 시스템을 정확하게 측정하고 평가할 수 있습니다. 고정밀 전류 변환기는 배터리 출력 신호와 인버터의 입출력 신호를 전력 분석기로 전송한 후 전력 측정 장치를 구축하여 정확한 전력 측정 분석을 수행합니다. 동시에 속도 및 토크 변환기는 구동 모터의 기계적 에너지를 측정하고 모터 측정 장치를 구축할 수 있습니다.

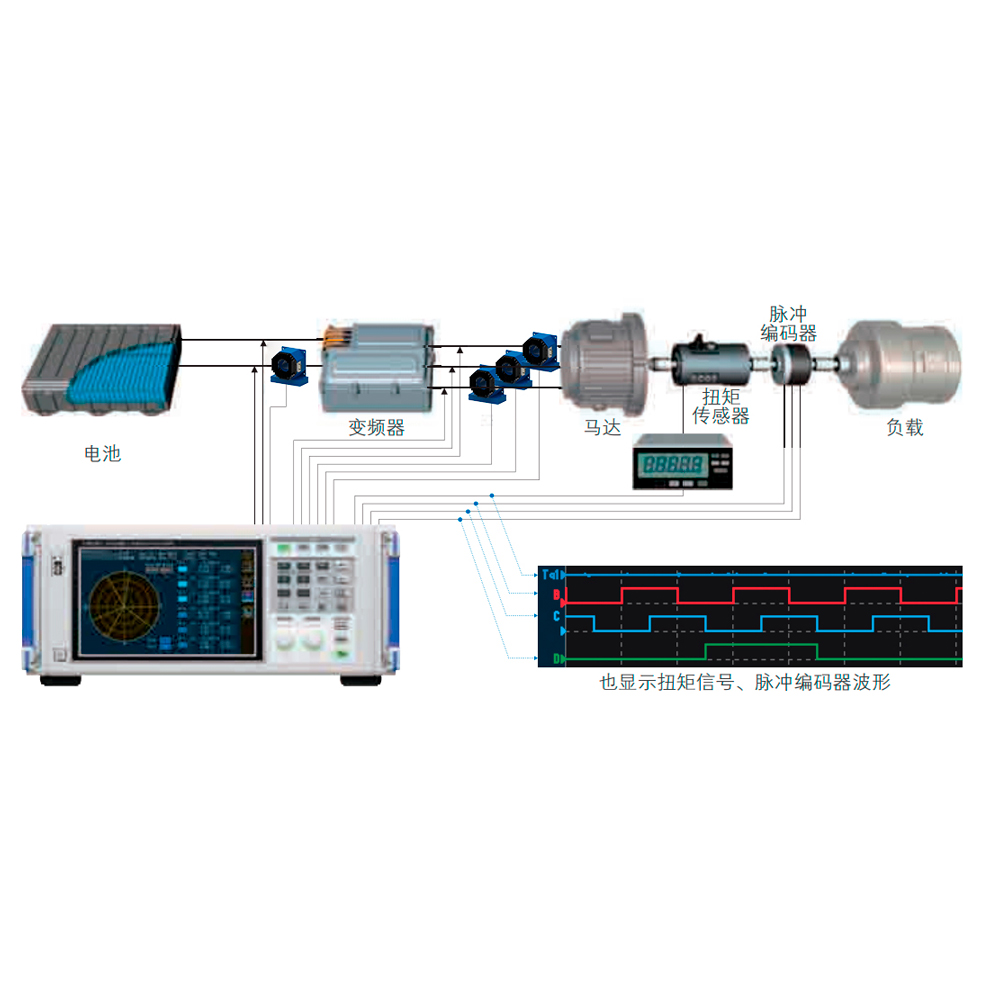

그림과 같이 전기 자동차의 배터리 팩은 전체 모터 구동 제어 시스템에 DC 전원을 공급합니다. DC는 인버터에 입력되어 3상 AC 전원으로 전환되어 모터에 공급됩니다. 모터는 전기 자동차의 움직임을 실현하기 위해 회전하도록 베어링을 구동합니다. 모터 컨트롤러는 모터 속도 및 기타 신호를 수신하고 기기에 피드백합니다. 제동 또는 가속 동작이 발생하면 컨트롤러는 가속 또는 감속 목적을 달성하기 위해 주파수 변환기의 주파수를 올리거나 내리도록 제어합니다. 1번 고정밀 전류 변환기는 배터리, 전압, 전류 및 기타 전력 매개변수를 측정하고, 2.3.4 고정밀 전류 변환기는 인버터의 출력 전력 매개변수를 측정하고, 토크 변환기는 모터의 샤프트 전력을 측정합니다. 1번과 234번으로 이루어진 시험계는 인버터의 효율을 측정하는데 사용되며, 234와 모터 측정계는 모터의 효율을 측정하는데 사용된다.
